Назначение фрезерного станка
Станок RJ 8010 – предназначены для обработки дерева, ДСП, МДФ, фанеры, любые полистиролы ,искусственный камень, акриловое стекло и оргстекло, модельный пластик, цветной металл. Данные станки используются для выполнения фрезерных работ в 2D и 3D пространстве, для гравировальных работ и резьбы по дереву. Применяться в различных отраслях промышленности, бизнесе и хобби: изготовление мебели и элементов (фасады, кровати, зеркала и др.), ювелирные мастерские, радиотехника (изготовление плат), изготовление сувениров и скульптур и многое другое.
Приобретая оборудование, Вы получаете:
Настройка и наладка
Обучение работе
Обслуживание
Гарантия| Рабочая зона (X*Y*Z) | 800*1000*80/150 мм. |
| Высота координаты Z | 80 (150 опция) мм. |
| Направляющие X, Y, Z | круглые линейные |
| Механизм привода X, Y | шарико-винтовая передача |
| Механизм привода Z | шарико-винтовая передача |
| Двигатель привода X,Y, Z | шаговый |
| Мощность Двигателя привода X,Y, Z | 0,45 кВт |
| Шпиндель: | 1,5 (2,2 Опция) кВт. |
| Частота вращения шпинделя | 6000-24000 об/мин |
| Дискретность перемещения позиционера | 0,006 мм |
| Точность позиционирования | ± 0.05 мм |
| Точность повторного позиционирования | ± 0.05 мм |
| Скорость позиционирования | до 10 м/мин |
| Макс. скорость перемещения (холостой ход) | до 10 м/мин |
| Макс. скорость фрезерования | до 6 м/мин |
| Система управления – тип СЧПУ | DSP (USB)/ NC Studio |
| Команды управляющих программ | G code |
| Программное обеспечение | Type3 /ARTCAM/ |
| Напряжение питания | 220V/50HZ |
| Потребляемая мощность | 5.1 кВт |
| Габариты станка | 1700*1370*1300 мм |
| Масса станка | 380 кг. |
| Срок гарантийного обслуживания | 12 месяцев |

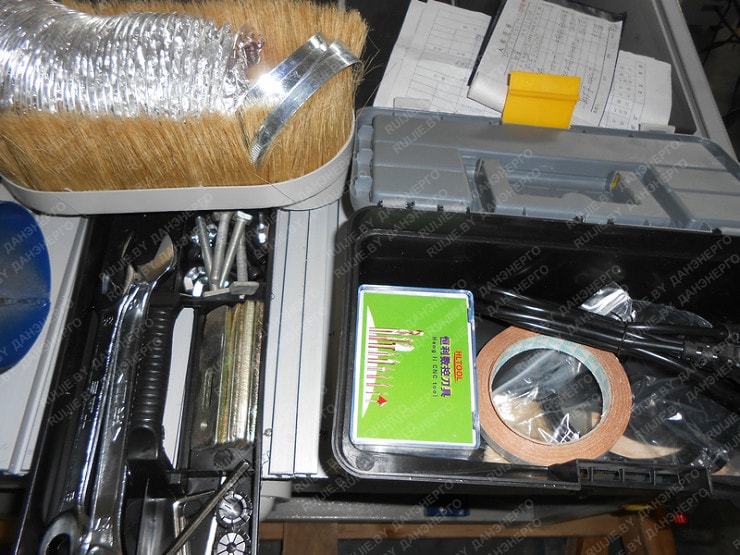

Комплектация RJ 8010:
| Станок RJ8010 – механическая часть | 1 шт. |
| Шпиндель 1,5/2,2 кВт | 1 шт. |
| Электронный датчик измерения длины инструмента и высоты заготовки | 1 шт. |
| Шкаф электронного управления | 1 шт. |
| Водяной насос для охлаждения шпинделя | 1 шт. |
| Комплект соединительных кабелей :Data Cable, Power Cable, etc. | 1 комп. |
| Программное обеспечение Type3/NC-studio/DSP | 1 комп. |
| Начальный комплект фрез | 1 комп. |
| Цанга ER16 ; ER20 | 1 комп. |
| Набор приспособлений для прижима заготовки | 1 комп. |
| ЗИП | 1 комп. |
Сварная жесткая станина
Станина из толстолистового уголка и профилей прямоугольного сечения, прошедшие специальную термическую обработку отжигом, обеспечивают высокую жесткость конструкции, а также долговечность эксплуатации станка без потери точностных параметров. За счет отсутствия вибрации достигается высокая точность обработки.

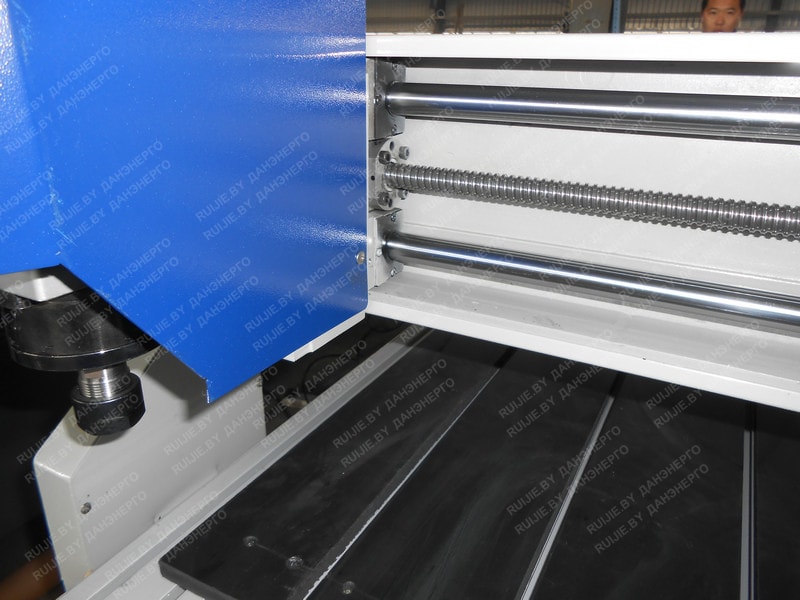

Высокоточные направляющие
Линейные круглые направляющие повышенной твердости, обеспечивают высокую точность перемещения по осям X, Y и Z. За счет чего достигается высокая точность обработки и долговечность работы станка без потери точностных показателей.
Шаговые двигатели
Индивидуальный привод перемещения портала, суппорта и шпинделя по осям X, Y и Z обеспечивает высокую точность перемещения и считывания размера, что позволяет обрабатывать изделия с высокой скоростью и точностью. Все двигатели синхронизированы через центральный процессор
Высокопрецизионные винтовые пары
Исключен люфт а также обеспечивается высокоточное перемещение шпинделя по оси Z.
Шпиндель
За счет высокой частоты вращения до 24 000 об/мин осуществляет обработку деталей из древесины, пластика, акрилового стекла для изготовления рекламы и сувенирной продукции. Шпиндель охлаждается за счет водяного насоса.

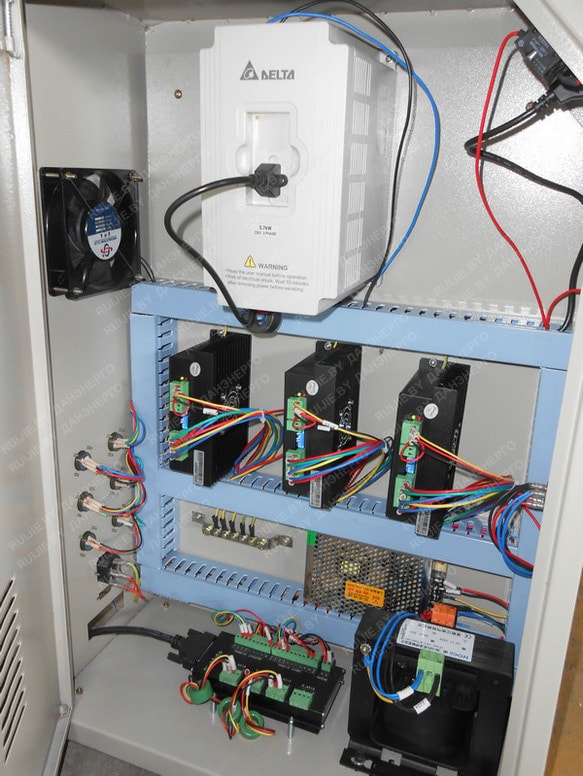

Отдельно стоящий электро шкаф
Электронный Шкаф управления с комплектующими от ведущих мировых производителей скомпонована в отдельно стоящий блок, изолированный от вибраций, перегрева и других внешних воздействий.
Система управления
Самая доступная и надежная систем управления «NC STUDIO». Полная поддержка 3D-обработки, возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы. Система обеспечивает высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении. Для установки необходимо установить Плату NC STUDIO в системный блок и подключить при помощи DATA кабеля со станком.

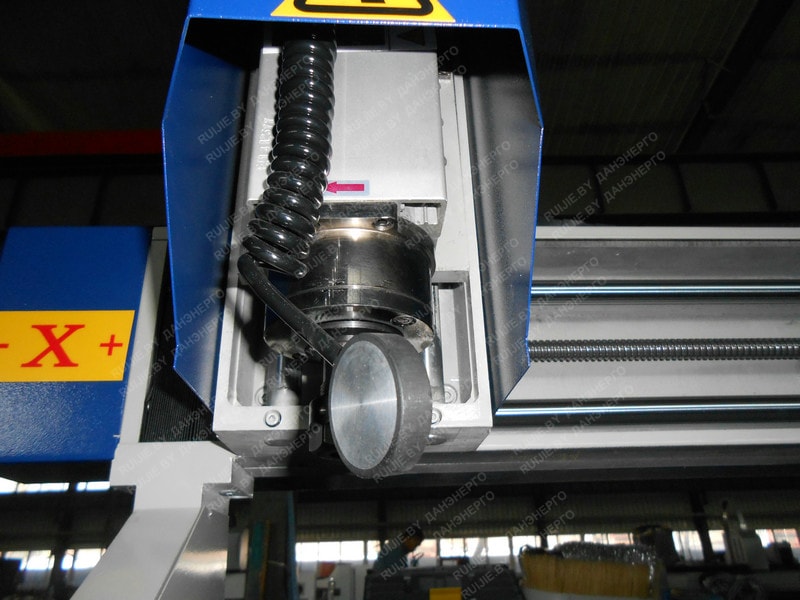

Датчик измерения длины инструмента и высоты заготовки
Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

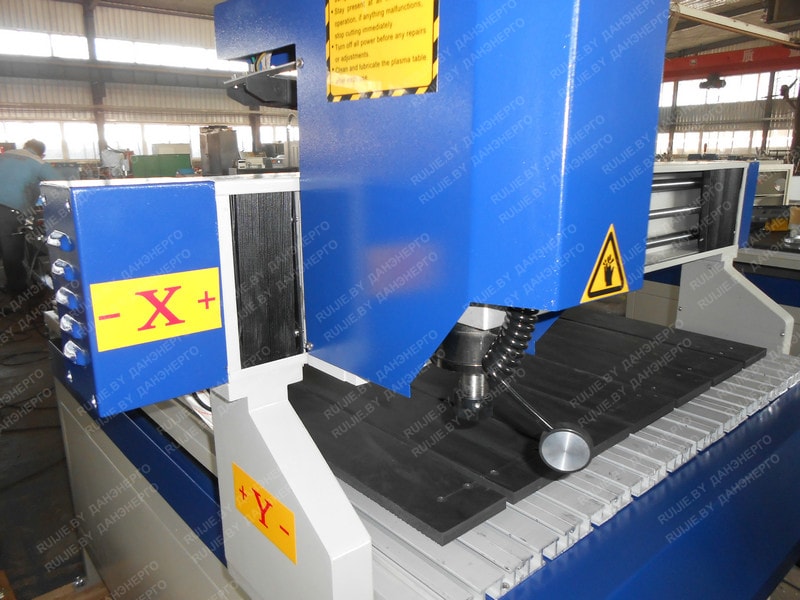

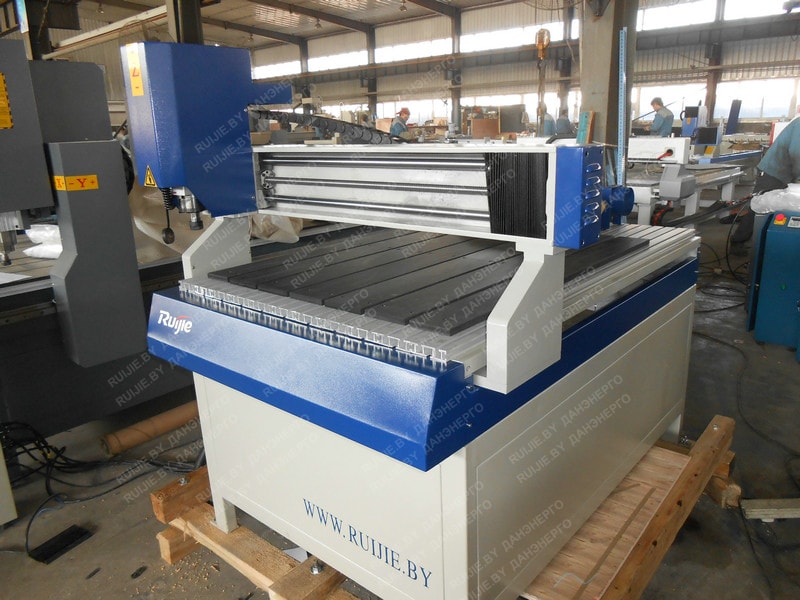

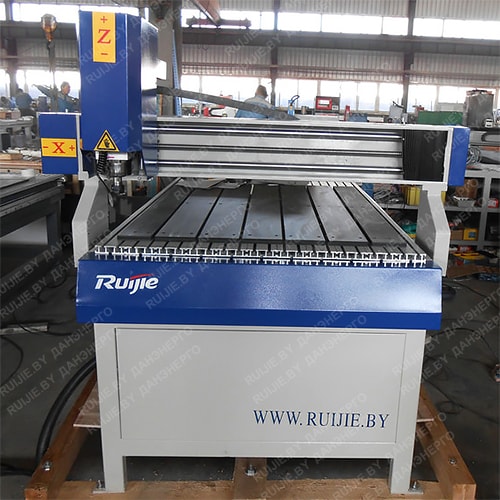

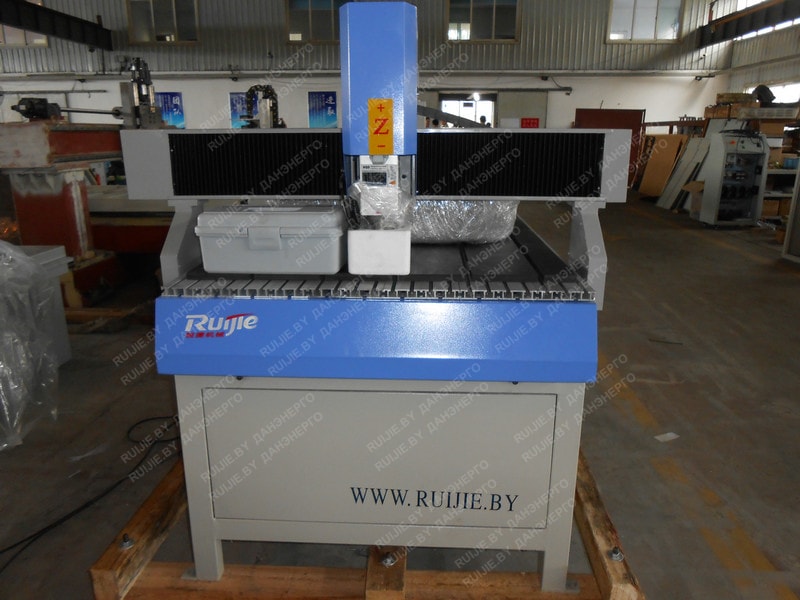

Фрезерный станок с ЧПУ RJ 8010
Высота портала по оси Z=150 мм.
Дает возможность устанавливать более высокие заготовки а также возможно установить поворотное устройство диаметром для фрезерования балясин до 80 мм.
Увеличенная мощность шпинделя до 2,2 кВт (220V)
Расширяются технологические возможности использования станка по обработке более твердых материалов на более высоких режимах резания.
Поворотное устройство
Позволяет обрабатывать детали тело вращения диаметром до 80 мм.
Применяются на станках с высотой более150 мм по оси Z

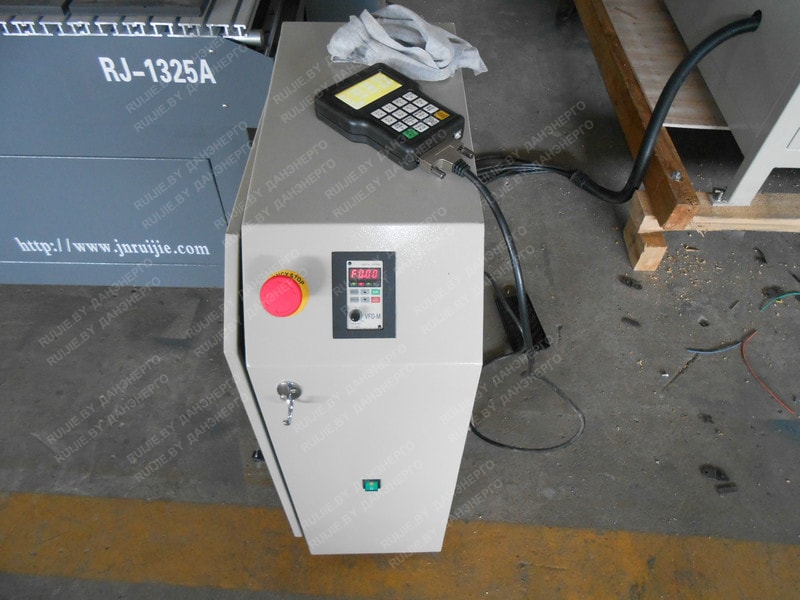

Пульт DSP
Дает возможность работать на станке дистанционно от компьютера, управляющая программа передается на станок при помощи ФЛЭШ карты.
Пульт для NC Studio, беспроводной, для управления станком с ЧПУ
Беспроводной пульт совместим с версиями NC studio 5.xx и 8.xx. Состоит из комплекта: пульта + приемопередатчик, подключаемый по USB к компьютеру с NC Studio. С помощью пульта можно регулировать позицию инструмента, обнулить координаты, управлять шпинделем и др.
Аспирационная установка
Двух мешковый пылеулавливающий агрегат мощностью 3 кВт. В комплекте с насадкой для шпинделя и гофра шланг 5 метров.
Насадка для шпинделя
