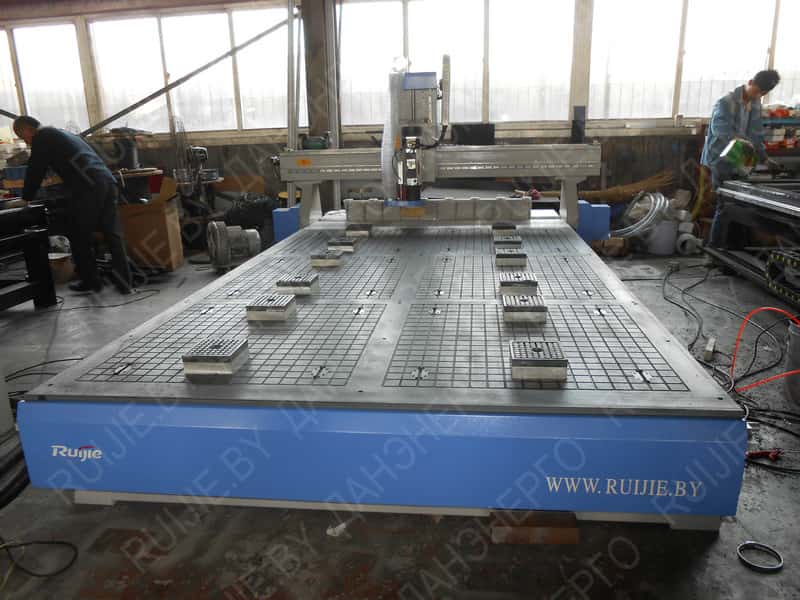

Фрезерный станок с ЧПУ RJ 2030 ATC

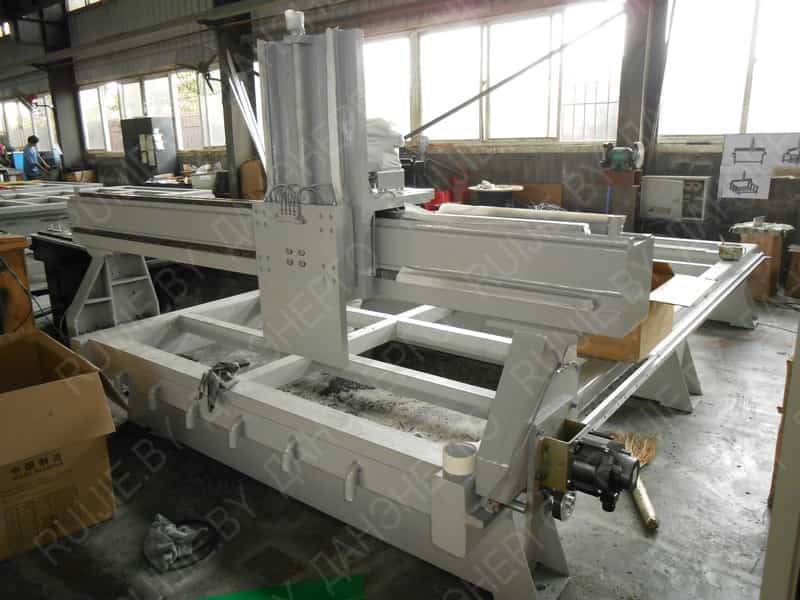

Сварная жесткая станина

Станина из толстолистового уголка и профилей прямоугольного сечения, прошедшие специальную термическую обработку отжигом, обеспечивают высокую жесткость конструкции, а также долговечность эксплуатации станка без потери точностных параметров. За счет отсутствия вибрации достигается высокая точность обработки.

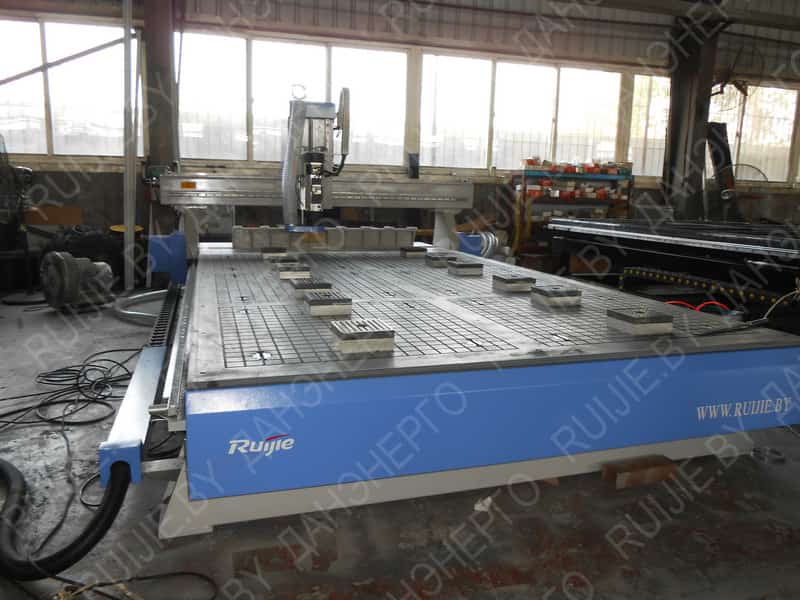

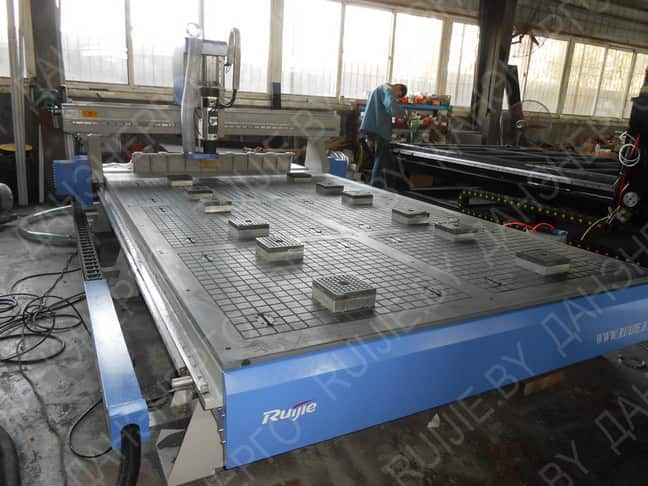

Вакуумный стол

Позволяет быстро и неподвижно установить заготовку на рабочий стол за счет мощной вакуумной станции 7,5 кВт. Это позволяет экономить время на установку. Также заготовку на стол можно крепить механически при помощи струбцин. Рабочий стол имеет 6 зон.

Вакуумный насос

Вакуумный насос мощностью 7,5 кВт обеспечивает надежную фиксацию деталей, быстроту замены заготовок и долгий срок службы рабочего стола.

Высокоточные направляющие

Станок по всем осям оснащен квадратными линейными направляющими и каретками фирмы HIWIN. Сечение направляющих 25 мм. Такие направляющие в сочетании с линейными подшипниками (каретками) имеют очень высокую динамическую грузоподъемность. Что в сочетание с высокой жесткостью станины и портала дает не только высокую жесткость самого станка, но также и большой рабочий ресурс.

Линейный магазин автоматической смены инструмента

Система автоматической смены инструмента с линейным магазином на 8 патронов. Повышает скорость обработки, отсутствие человеческого фактора, за счет чего повышается производительность станка в разы без потери точностных параметров.

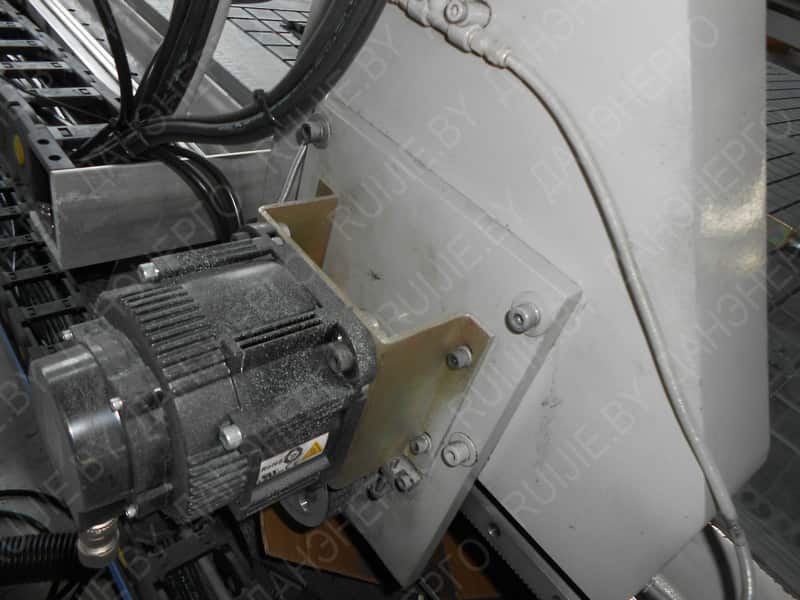

Серводвигатели «Yaskava» (Япония)

Установленные на каждом узле (4шт.*0,85 Ват)для перемещения по осям X, Y и Z, обеспечивают высокоточное позиционирование шпинделя (до 0,01мм) в соответствии с заданной программой при высокой скорости перемещения. Данные серводвигатели хорошо зарекомендовали себя высокой степенью надежности.

Система автоматической смазки

Позволяет одним нажатием обеспечить смазку направляющих по всем осям, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве.

Высоко скоростной шпиндель

За счет высокой частоты вращения до 24 000 об/мин осуществляет обработку деталей из древесины, пластика, акрилового стекла для изготовления рекламы и сувенирной продукции. Шпиндель охлаждается за счет водяного насоса.

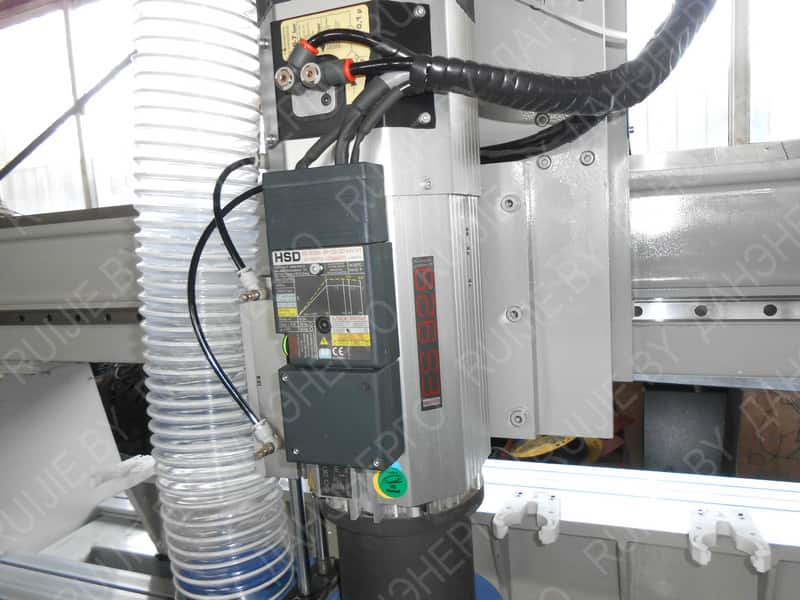

Возможность установки итальянского шпинделя 9 кВт HSD c воздушным охлаждением, Охлаждение двигателя принудительное от вентилятора установленного на валу шпинделя.

Отдельно стоящий электрошкаф

Электронный Шкаф управления с комплектующими от ведущих мировых производителей скомпонована в отдельно стоящий блок, изолированный от вибраций, перегрева и других внешних воздействий.

Датчик измерения длины инструмента и высоты заготовки

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала.

Система управления

Самая доступная и надежная систем управления «NC STUDIO». Полная поддержка 3D-обработки, функция «LookAhead», возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы обеспечивают высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении. Также на станок можно установить систему«SYNTEC» Одна из самых надежных систем управления. Полная поддержка 3D-обработки, обеспечивают высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении.

Аспирационная установка

Пыле улавливающий двухмешковый агрегат входит в комплектацию станка вместе с воздуховодами и аспирационным кожухом на шпиндель. Позволяет эффективно удалять стружку и пыль из зоны обработки.

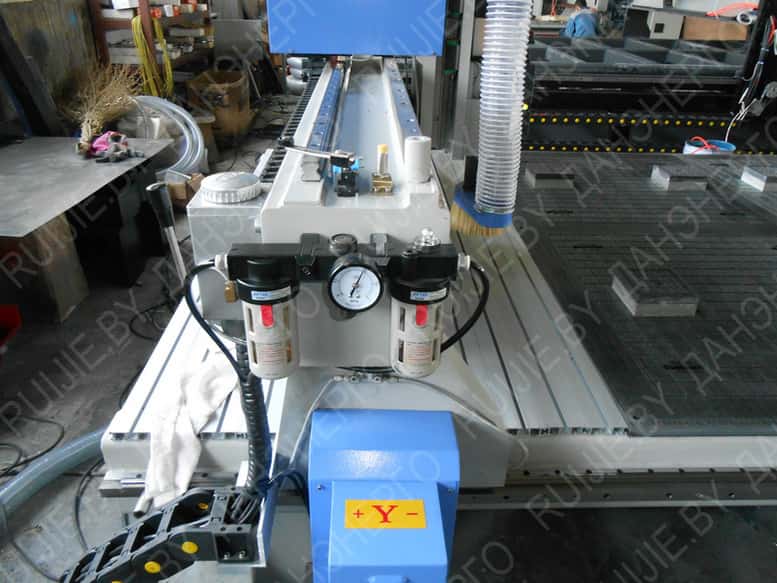

Компрессор

В комплектацию станка входит поршневой компрессор мощностью 3 кВт и ресивером на 50 литров. Компрессор необходим для автоматической системы инструмента.
