Назначение фрезерного станка по камню

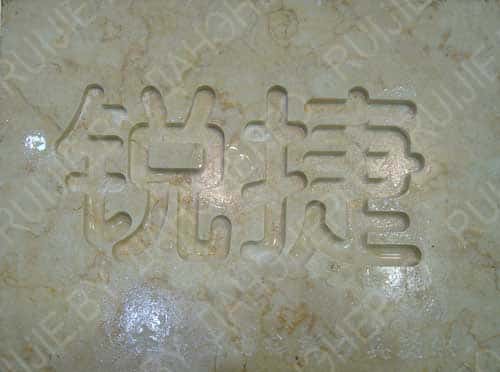

Фрезерный станок RUIJIE 9015 предназначен для высококачественного фрезерования и гравирования натурального и искусственного камня а также других материалов включая металла в 2D/3D плоскостях.

Обрабатываемые материалы:

Камень (мрамор, гранит), древесина, композитные материалы, полистиролы, цветной металл, оргстекло, модельный пластик и т.п.

Приобретая оборудование, Вы получаете:

Настройка и наладка

Обучение работе

Обслуживание

Гарантия

Рабочее поле(XYZ) мм.	1300х2500х350
Станина	Литая
Направляющие X, Y, Z	линейные
Механизм привода X, Y	Зубчатая передача
Механизм привода Z	шарико-винтовая передача
Мощность Двигателя привода X,Y,Z	0,45 кВт
Шпиндель кВт.	3 (4,5 и 6 Опция)
Частота вращения шпинделя	6000-24000 об/мин
Дискретность перемещения позиционера	0,006 мм
Точность позиционирования	± 0.05 мм
Точность повторного позиционирования	± 0.05 мм
Скорость позиционирования	до 10 м/мин
Макс. скорость перемещения (холостой ход)	до 10 м/мин
Макс. скорость фрезеровани	до 6 м/мин
Система управления – тип С ЧПУ	DSP (USB)/ NC Studio
Программное обеспечение	Type3 /ARTCAM/
Напряжение питания	380V/220V
Размер с упаковкой	320023001770мм
Вес	1300 кг.
Гарантия	12 месяцев

Комплектация:

Станок RJ 1325 – механическая часть	1 шт.
Шпиндель 3 кВт (4,5 и 6 кВт )	1 шт.
Электронный датчик измерения длины инструмента и высоты заготовки	1 шт.
Шкаф электронного управления	1 шт.
Водяной насос для охлаждения шпинделя	1 шт.
Водяной насос для подачи СОЖ	1 шт.
Комплект соединительных кабелей :Data Cable, Power Cable, etc	1 комп.
Программное обеспечение Type3/NC-studio/DSP	1 комп.
Начальный комплект фрез	1 комп.
Цанга ER16 ; ER20	1 комп.
ЗИП	1 комп.

Сварная жесткая станина

Одним из основных преимуществ данного станка является высокая жесткость станины. Станина изготовлена из толстостенной трубы толщиной 8 мм. Данные конструктивные особенности в сочетании с рельсовыми направляющими позволяют достичь высокой жесткости и дают возможность вести обработку натурального камня и других твердых материалов

Рабочий стол

Стол представляет из себя герметичную ванну для сбора СОЖ. Стол имеет покрытие алюминиевым профилем с T - образными пазами и защитным пластиком (жертвенник)

Высокоточные направляющие

Станок по всем осям оснащен квадратными линейными направляющими и каретками фирмы HIWIN. Сечение направляющих 20 мм. Такие направляющие в сочетании с линейными подшипниками (каретками) имеют очень высокую динамическую грузоподъемность – 21,2 кН (килоньютонов). Что в сочетание с высокой жесткостью станины и портала дает не только высокую жесткость самого станка, но также и большой рабочий ресурс.

Косозубая рейка

Передача по осям X и Y станка осуществляется косозубой зубчатой рейкой. За счет применения косозубой рейки увеличивается сцепление в паре рейка-шестерня, что дает увеличение точности при работе станка. Косая рейка имеет также и скоростные преимущества перед рейкой прямой, увеличивая скорость холостого перемещения до 30 м/мин.

Высокопрецизионные винтовые пары

Сечение 20 мм. Исключен люфт а также обеспечивается высокоточное перемещение шпинделя по оси Z

Защитные шторки

Все направляющие на станке надежно закрыты шторками, что не позволяет каменной стружки и СОЖ попадать на них. Тем самым повышая срок службы станка.

Шаговые двигатели

Индивидуальный привод перемещения портала, суппорта и шпинделя по осям X, Y и Z обеспечивает высокую точность перемещения и считывания размера, что позволяет обрабатывать изделия с высокой скоростью и точностью. Все двигатели синхронизированы через центральный процессор

Система подачи СОЖ

Станок оснащен системой подачи СОЖ

Система автоматической смазки

Позволяет обеспечить смазку направляющих по всем осям, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве

Шпиндель

За счет высокой частоты вращения до 24 000 об/мин осуществляет обработку деталей из древесины, пластика, акрилового стекла для изготовления рекламы и сувенирной продукции. Шпиндель охлаждается за счет водяного насоса.

Отдельно стоящий электрошкаф

Электронный Шкаф управления с комплектующими от ведущих мировых производителей скомпонована в отдельно стоящий блок, изолированный от вибраций, перегрева и других внешних воздействий.

Система управления

Самая доступная и надежная систем управления «NC STUDIO». Полная поддержка 3D-обработки, возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы. Система обеспечивает высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении. Для установки необходимо установить Плату NC STUDIO в системный блок и подключить при помощи DATA кабеля со станком.

Датчик измерения длины инструмента и высоты заготовки

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы

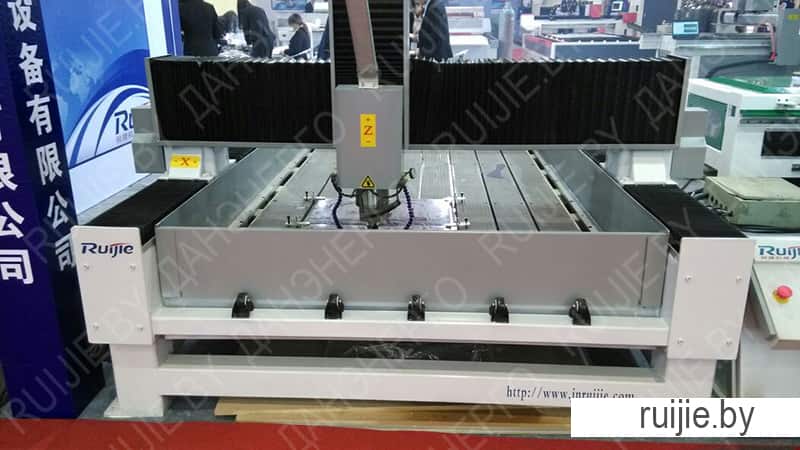

Камнеобрабатывающий фрезерный станок RJ 1325

Рабочая зона: 1300X2500X350мм

Мощность шпинделя: 3-6 кВт

Скорость перемещения: 0-10 м/мин

Увеличенная мощность шпинделя до 4,5 кВт

Расширяются технологические возможности использования станка по обработке более твердых материалов на более высоких режимах резания.

Гибридные серводвигатели

Высокая точность энкодеров, позволяющих в режиме реального времени получать обратный сигнал с вала шагового двигателя, позволяет полностью ликвидировать пропуски шагов на двигателях. Данные приводы позволяют развивать пиковую скорость до 3000 об/мин (вала) по сравнению с шаговыми двигателями (1200 – 1500 об/мин) с сохранением крутящего момента.
